H41B氨用止回閥

H41B氨用止回閥是我雷力生產的氨用閥門系列之一，還有H41F/H41型號。雷力生產的氨用閥門正在安全、高效的使用在諸多脫硝系統以及氨法脫硫系統中。雷力閥門生產的H41B氨用止回閥使用時，依靠介質的工作壓力把閥瓣沖開，閥瓣繞閥體內轉軸旋轉，此時閥瓣便開啟，介質通過；關閉時，靠介質逆流和閥瓣的自重，閥瓣繞閥體內轉軸旋轉，從而使閥瓣和閥座密合，達到關閉的目的。主要適用于冷凍、制冷、化工、石油、食品、冶煉、液化氣等單位的液氨和氣氨使用。

設計標準

設計制造	GB/T 12237-89
法蘭連接尺寸	JB/T 79-94
閥門檢查和試驗	GB/T 13927-92

產品特點

1、氨用止回閥結構緊湊，設計合理，通道流暢耐性好，流阻系數小。
2、依靠介質的工作壓力把閥瓣沖開，靠介質逆流和閥瓣的自重，閥瓣繞閥體內轉軸旋轉達到關閉的目的。
3、主要適用于冷凍、制冷、化工、石油、食品、冶煉、液化氣等單位的液氨和氣氨使用。

零部件可選材料

零件號、材料代號	C	P	R
閥體	WCB	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
球體	304	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
閥桿	2Cr13	1Cr18Ni9Tl	1Cr18Ni12Mo2Ti
	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯
	巴氏合金	巴氏合金	巴氏合金
密封	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯
填料	柔性石墨	柔性石墨	柔性石墨
使用介質	液氨氣氨
適用溫度	B≤425℃
適用溫度	F≤180℃

性能參數

試驗壓力	公稱壓力
	2.5	4	6.4	10
売體試驗壓力	3.75	6	9.6	15
高壓密封試驗壓力	2.75	4	7.04	11
低壓密封試驗壓力	0.6
適用介質	液氨，氨氣

適用溫度	B≤425℃：F≤180℃

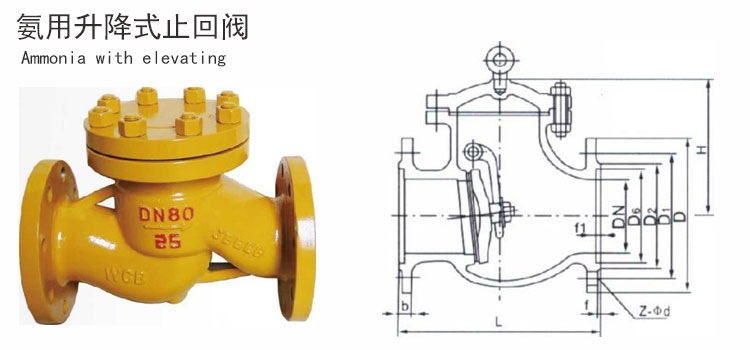

外形尺寸

PN	DN	L	H	D	D1	Da	De	b	f	fl	z-Od
H41 B/F-25p C/P/R	15	130	100	95	65	45	—	16	2	—	4-14
	20	150	105	105	75	55	—	16	2	—	4-14
	25	160	120	115	85	65	—	16	2	—	4-14
	32	180	130	135	100	78	—	18	2	—	4-18
	40	200	135	145	110	85	—	18	3	—	4-18
	50	230	149	160	125	100	—	20	3	—	4-18
	80	310	169	195	160	135	—	22	3	—	8-18
	100	350	194	230	190	160	—	24	3	—	8-23
	150	480	255	300	250	218	—	30	3	—	8-25
	200	600	305	360	310	278	—	34	3	—	12-25
H41 B/F-40p C/P/R	15	130	100	95	65	45	40	16	2	4	4-14
	20	150	105	105	75	55	51	16	2	4	4-14
	25	160	120	115	85	65	58	16	2	4	4-14
	32	180	130	135	100	78	66	18	2	4	4-18
	40	200	135	145	110	85	76	18	3	4	4-18
	50	230	149	160	125	100	88	20	3	4	4-18
	80	310	169	195	160	135	121	22	3	4	8-18
	100	350	194	230	190	160	150	24	3	4.5	8-23
	150	480	255	300	250	218	204	30	3	4.5	8-25
	200	600	305	375	320	282	260	38	3	4.5	12-30
H41 B/F-64p C/P/R	15	130	100	105	75	55	40	18	2	4	4-14
	20	150	110	125	90	68	51	20	2	4	4-18
	25	160	125	135	100	78	58	22	2	4	4-18
	32	180	140	150	110	82	66	24	2	4	4-23
	40	200	168	165	125	95	76	24	3	4	4-23
	50	230	170	175	135	105	88	26	3	4	4-23
	80	310	205	210	170	140	121	30	3	4	8-23
	100	350	230	250	200	168	150	32	3	4.5	8-25
	150	480	265	340	280	240	204	38	3	4.5	8-34
	200	600	310	405	345	300	260	44	3	4.5	12-34
